Реле: принцип работы и применение в радиосхемах
Реле — это электромеханическое устройство, которое используется для управления цепями с помощью малых токов, позволяя переключать более мощные электрические нагрузки. Благодаря своей способности изолировать управляющие и рабочие цепи, реле широко применяется в различных радиосхемах и электронике. Оно играет важную роль в автоматизации процессов, защите устройств от перегрузок и в создании сложных логических схем для управления электрическими системами.
Как работает реле и его роль в управлении схемами

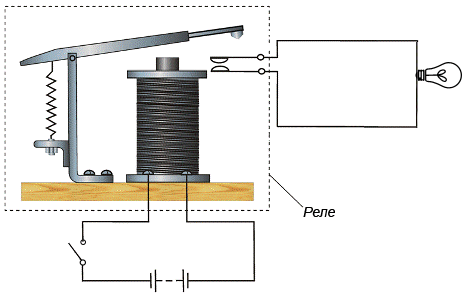

Реле представляет собой электромагнитное устройство, которое управляется электрическим током и служит для включения или выключения других электрических цепей. Оно состоит из катушки с обмоткой, якоря и контактов. Когда через катушку реле пропускается ток, создается магнитное поле, которое притягивает якорь и изменяет положение контактов, замкнув или разомкнув цепь. В зависимости от типа реле контакты могут замыкаться или размыкаться при подаче напряжения, обеспечивая управление внешними устройствами.
Реле часто используется для изоляции низковольтных управляющих цепей от высоковольтных цепей, что особенно важно в радиосхемах. Например, оно может служить для включения и выключения питания радиоприемников или усилителей, защитив чувствительные элементы от чрезмерного напряжения. Это также позволяет эффективно контролировать сложные схемы, где требуется подключение различных компонентов в зависимости от состояния входных сигналов.
Типы реле и их особенности
Реле бывают разных типов, каждый из которых предназначен для специфических задач в радиосхемах. Наиболее распространенные типы реле включают электромагнитные, полупроводниковые и термочувствительные реле. Каждый тип имеет свои особенности, которые определяют его применимость в разных условиях.
Электромагнитные реле, наиболее традиционные, используют катушку с проводом, через которую проходит ток, создавая магнитное поле, которое привлекает якорь и замыкает или размыкает контакты. Эти реле широко применяются в схемах, где необходимы механические контакты для управления высокими токами. Полупроводниковые реле, в свою очередь, не имеют движущихся частей и работают за счет изменения проводимости полупроводников, что делает их более надежными и долговечными. Они часто используются в схемах с низким напряжением и малыми нагрузками. Термочувствительные реле срабатывают при достижении определенной температуры, что делает их идеальными для защиты цепей от перегрева, например, в усилителях.
Каждый тип реле имеет свои преимущества и ограничения, которые необходимо учитывать при выборе устройства для конкретной задачи. Например, электромагнитные реле хорошо подходят для задач с большими нагрузками, но имеют механический износ, тогда как полупроводниковые реле более долговечны, но могут быть ограничены по току и напряжению.
Как выбрать реле для различных задач
Выбор реле для радиосхемы зависит от нескольких факторов, включая тип нагрузки, требуемую мощность, условия эксплуатации и требования к скорости переключения. Важно учитывать не только номинальные характеристики реле, но и его рабочие условия, такие как температура, влажность и уровень воздействия электромагнитных помех. Например, для управления высокими токами или напряжениями в мощных устройствах лучше всего подходят электромагнитные реле, так как они могут работать с большими нагрузками, но требуют достаточно высокой мощности для активации.
Когда нужно переключать низкие токи или высокочастотные сигналы, полупроводниковые реле могут стать более подходящим выбором. Эти реле не имеют движущихся частей, что позволяет им работать без износа и выдерживать более высокие скорости переключения, что делает их идеальными для использования в цифровых устройствах или схемах с быстрой логикой. В таких случаях они обеспечивают более высокую надежность и долгий срок службы.
Для защиты от перегрева и управления температурой в схемах, например, в усилителях или источниках питания, стоит выбрать термочувствительные реле. Эти устройства срабатывают, когда температура достигает критической отметки, предотвращая повреждения цепей. Таким образом, правильный выбор реле зависит от специфики задачи и среды, в которой оно будет работать.
Примеры применения реле в радиопроектах
Реле широко применяются в радиопроектах для различных задач, включая управление мощностью, защиту цепей и сигнализацию. Например, в схемах радиоуправляемых устройств реле используются для включения и выключения питания передатчиков или приемников. Это позволяет эффективно контролировать работу устройства с дистанционного пульта. В таких проектах часто применяются реле с низким потреблением тока для управления высокими токами.
Другим примером является использование реле в схемах для защиты от коротких замыканий или перегрузки в силовых источниках питания. В этом случае реле срабатывает, когда ток в цепи превышает заданный предел, и разрывает контакт, предотвращая повреждение компонентов. Также реле часто встречаются в схемах автоэлектроники, где они применяются для управления фарами, сигналами и другими электроприборами автомобиля. В таких проектах требуется надежное и быстрое включение/выключение, что обеспечивает безопасность и долговечность системы.
В радиопроектах для улучшения работы звуковых усилителей и стабилизации напряжения могут использоваться реле для переключения между различными источниками питания. Это особенно важно для обеспечения стабильной работы высокочувствительных радиокомпонентов и защиты от скачков напряжения. В радиочастотных схемах реле также могут быть использованы для переключения антенн, фильтров или других компонентов, что позволяет адаптировать устройство к изменениям внешних условий.
