Почему важно правильно выбирать резисторы по мощности и номиналу
Правильный выбор резисторов по мощности и номиналу играет ключевую роль в надежности и эффективности работы радиосхем. Несоответствие резистора требованиям схемы может привести к перегреву, снижению производительности или даже к выходу из строя других компонентов. В этой статье мы рассмотрим, почему так важно учитывать эти параметры при выборе резисторов и как правильно подобрать их для различных типов радиопроектов.
Как правильно рассчитать мощность резистора для схемы
При проектировании схемы важно точно рассчитать мощность резистора, чтобы избежать перегрева и повреждения компонентов. Мощность резистора определяется по формуле
P=I2RP = I^2 R
, где
PP
— мощность,
II
— ток, а
RR
— номинал резистора. Для точных расчетов необходимо знать рабочий ток в цепи и значение сопротивления резистора. Избыточная мощность может привести к тому, что резистор перегреется, что в свою очередь может повлиять на работу всей схемы.
Один из распространенных методов выбора мощности резистора — это использование запасов безопасности. Рекомендуется выбирать резисторы с мощностью, которая в два раза превышает расчетное значение. Это обеспечит дополнительную защиту от перегрева, особенно в случае изменений условий работы схемы или отклонений от номинала сопротивления. Например, если расчетная мощность для резистора составляет 0,25 Вт, лучше выбрать резистор мощностью 0,5 Вт.
Кроме того, важно учитывать влияние окружающей среды. Если схема будет работать в условиях повышенной температуры, мощность резистора должна быть выбрана с учетом температуры окружающей среды. Неправильный выбор мощности может привести к тому, что даже резистор с подходящими характеристиками начнет выделять чрезмерное количество тепла, что снижает его срок службы и влияет на стабильность работы схемы.
Таким образом, правильный расчет мощности резистора — это не только математическая задача, но и важный шаг для обеспечения долговечности и надежности устройства. Правильный выбор позволяет минимизировать риск перегрева и обеспечить безопасность всей схемы.

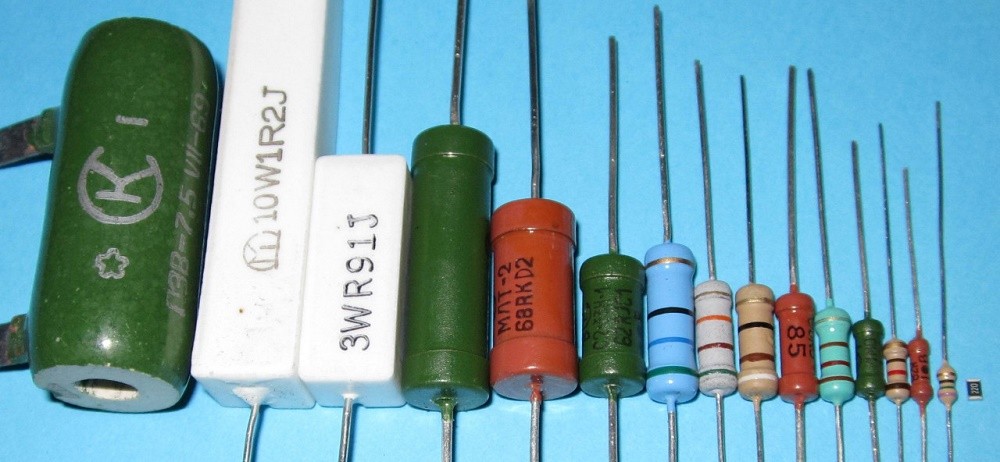

Разновидности резисторов и их особенности
Правильный выбор резистора зависит не только от его мощности и номинала, но и от типа резистора, который лучше всего подходит для конкретной схемы. Существуют различные разновидности резисторов, каждая из которых имеет свои особенности, предназначенные для определенных условий эксплуатации. Знание этих особенностей помогает выбрать компонент, который будет эффективно работать в рамках заданных параметров.
Одним из самых популярных типов резисторов является углеродистый резистор. Он обладает простотой в производстве и сравнительно низкой стоимостью. Однако, он не очень точен и может быть подвержен перегреву при высоких токах. Такие резисторы часто используются в малонагруженных схемах, где точность не так важна.
Металлические пленочные резисторы отличаются высокой точностью и стабильностью, а также меньшими температурами, что позволяет использовать их в более требовательных схемах. Они более устойчивы к перепадам температуры и имеют лучший коэффициент температурного дрейфа, что делает их идеальными для высокоточных и стабильных систем. Эти резисторы имеют большие возможности для использования в силовых цепях, где важно минимизировать ошибки.
Для более высоких мощностей часто применяются проводные резисторы. Они имеют большую мощность и способны выдерживать большие токи и температуры, что делает их подходящими для использования в усилителях или других мощных устройствах. Эти резисторы могут быть как с подкладкой из керамики, так и с металлическими корпусами, что обеспечивает их долговечность и надежность.
Сеточные резисторы используются в радиотехнике и электронике, где важна высокая стабильность при частотных колебаниях. Их конструкция позволяет им выдерживать значительные механические нагрузки, что также делает их полезными для использования в приборной технике.
Каждый тип резистора обладает своими уникальными характеристиками, которые влияют на его долговечность, точность и применение в различных типах схем. Правильный выбор между ними зависит от требований к мощности, температурным условиям и необходимой точности работы устройства.
Как избежать перегрева и выхода из строя резисторов
Перегрев резистора — это одна из самых распространенных причин его выхода из строя. Когда резистор работает при нагрузке, превышающей его номинальную мощность, температура повышается, что может привести к разрушению материала, из которого он изготовлен, или даже к короткому замыканию. Чтобы избежать перегрева, важно правильно рассчитывать мощность резистора, исходя из того, какой ток будет протекать через него, и учитывать условия эксплуатации.
Одним из способов предотвращения перегрева является использование резисторов с запасом мощности. Как правило, следует выбирать компоненты с мощностью, в два раза превышающей расчетную, чтобы обеспечить дополнительную защиту от перегрева и непредвиденных изменений в работе схемы. Это позволит резистору выдерживать кратковременные пиковые нагрузки без риска повреждения. Важно также обращать внимание на такие параметры, как температурный коэффициент сопротивления, который влияет на стабильность работы резистора при изменении температуры.
Кроме того, правильная монтажная техника играет важную роль в предотвращении перегрева. При установке резистора следует учитывать, чтобы вокруг него было достаточно пространства для нормального теплоотведения. Особенно важно соблюдать это правило в высокочастотных или мощных схемах, где интенсивное теплообразование может значительно повлиять на работу устройства. Для этого часто используют радиаторы или специальные охлаждающие элементы, которые помогают равномерно распределять тепло и предотвращать перегрев.
Также стоит следить за параметрами цепи и не превышать максимально допустимый ток. В случае если схема подвергается воздействию высоких токов, резистор должен быть выбран с учетом возможных пиковых нагрузок. Важно использовать защитные элементы, такие как плавкие предохранители или ограничители тока, которые могут сработать в случае перегрузки, предотвращая перегрев и повреждение резисторов и других компонентов схемы.
Примеры выбора резисторов для различных радиосхем
Правильный выбор резисторов по мощности и номиналу зависит от конкретных задач, которые ставятся перед радиосхемой. Рассмотрим несколько примеров, чтобы понять, как учитывать требования к мощности и сопротивлению для различных типов схем.
Для простых сигнальных схем, таких как усилители низкой мощности, важно выбрать резисторы с достаточной точностью, но не обязательно с высокой мощностью. Например, для схемы усилителя с током до 20 мА и напряжением до 10 В мощность резистора можно рассчитать по формуле
P=I2RP = I^2 R
. Если номинал сопротивления составляет 1 кОм, расчетная мощность будет 0.4 мВт. В этом случае резисторы мощностью 0.25 Вт вполне подойдут для работы, а точность может быть средней.
Для силовых цепей или усилителей с высоким потреблением энергии выбор резисторов требует более внимательного подхода. Например, в схемах с мощными транзисторами или источниками питания, которые могут потреблять до 2 А при 12 В, расчетная мощность резисторов значительно увеличивается. Для резистора с номиналом 1 Ом в таком случае мощность составит 4 Вт. Для таких приложений необходимы резисторы с высокой мощностью, например, 5 Вт или больше, чтобы избежать перегрева.
Еще один пример — защита цепей с датчиками. В схемах, где резисторы используются для установки порогов срабатывания датчиков или фильтрации сигналов, важно учитывать не только мощность, но и точность номинала. Для таких схем часто используются металлические пленочные резисторы с минимальными отклонениями по сопротивлению и хорошей температурной стабильностью. Например, в цепях с малым током и напряжением до нескольких вольт, мощность резистора может быть совсем небольшой, но точность номинала важна для корректной работы устройства.
Выбор резистора для питания светодиодов также требует особого подхода. В зависимости от напряжения и тока светодиода, мощность резистора, вставленного в цепь, должна быть рассчитана с учетом номинала. Например, для светодиода, потребляющего 20 мА при напряжении 2 В, если питающее напряжение составляет 5 В, то резистор должен быть с сопротивлением
R=5V−2V0.02A=150R = frac{5V — 2V}{0.02A} = 150
Ом. Для такой схемы мощность резистора будет составлять около 0.1 Вт, и достаточно будет резистора мощностью 0.25 Вт.
Таким образом, правильный выбор резистора для каждой схемы зависит от нескольких факторов: мощности, номинала, точности и условий эксплуатации. Важно учитывать все эти параметры для достижения стабильной работы и долговечности всех компонентов схемы.
